浮子流量計的結構組成
浮子流量計浮子流量計主要由浮子和錐形管組成。玻璃管浮子流量計中的錐管為玻璃管；金屬管浮子流量計的錐形管用金屬制成，流體溫度可達180℃，流體壓力可達13MPa。
小口徑浮子流量計的流量測量范圍已經可以做得很小，其中水為0. 3～3L／h，空氣為5～50L／h。環境保護中用得很多的大氣采樣器，流程在線分析儀器和實驗室分析儀器等普遍使用的微型玻璃浮子流量計，其測量范圍可更小。
浮子流量計屬中低精確度儀表，金屬管浮子流量計的基本誤差，就地指示型為1%～2.5% FS，遠傳型為1%～4%FS；小口徑玻璃管浮子流量計為2.5%～5%FS。因此，一般只適用于流量監視，而不用于核算計量。
玻璃管浮子流量計只適用于氣體和透明度較高的液體，否則浮子在錐形管中的高度不易看清。而金屬管浮子流量計卻無此限制。

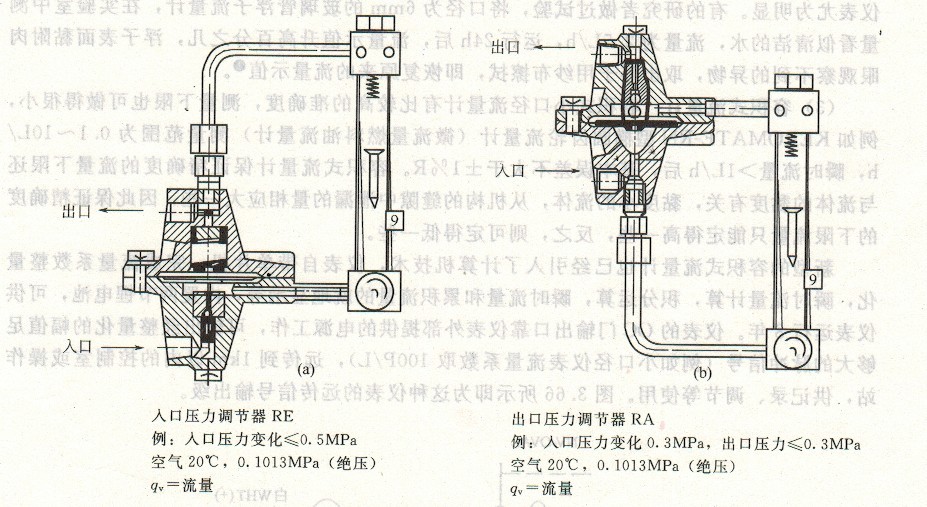

在工業過程的液位、流量、密度測量中，被測介質如果黏度較大或有腐蝕性。常用吹氣或吹液的方法進行隔離，吹氣、吹液流量常用浮子流量計測量。在氣（液）源壓力波動較大或被測介質壓力波動較大的場合，為了使吹氣、吹液的流量穩定和準確地測量，有的產品將浮子流量計與調節器（恒流器）配成一套恒差壓流量調節器。圖3. 63(a)所示的RE型用于穩定入口氣體或液體壓力變化，保證指示和輸出流量穩定。圖3. 63(b)為RA型，用于穩定出口壓力變化，只用于氣體。圖3. 64(a)為RE型儀表輸出流量隨入口壓力變化曲線；圖3. 64(b)為RA型儀表輸出流量隨出口壓力變化曲線。而輸出流量的大小則可通過浮子流量計所帶的閥門設定。
.jpg)
圖3. 63浮子流量計配用的壓力調節器 |
|
|
|
|
